Электрическая схема кондиционера SSANGYONG ACTYON

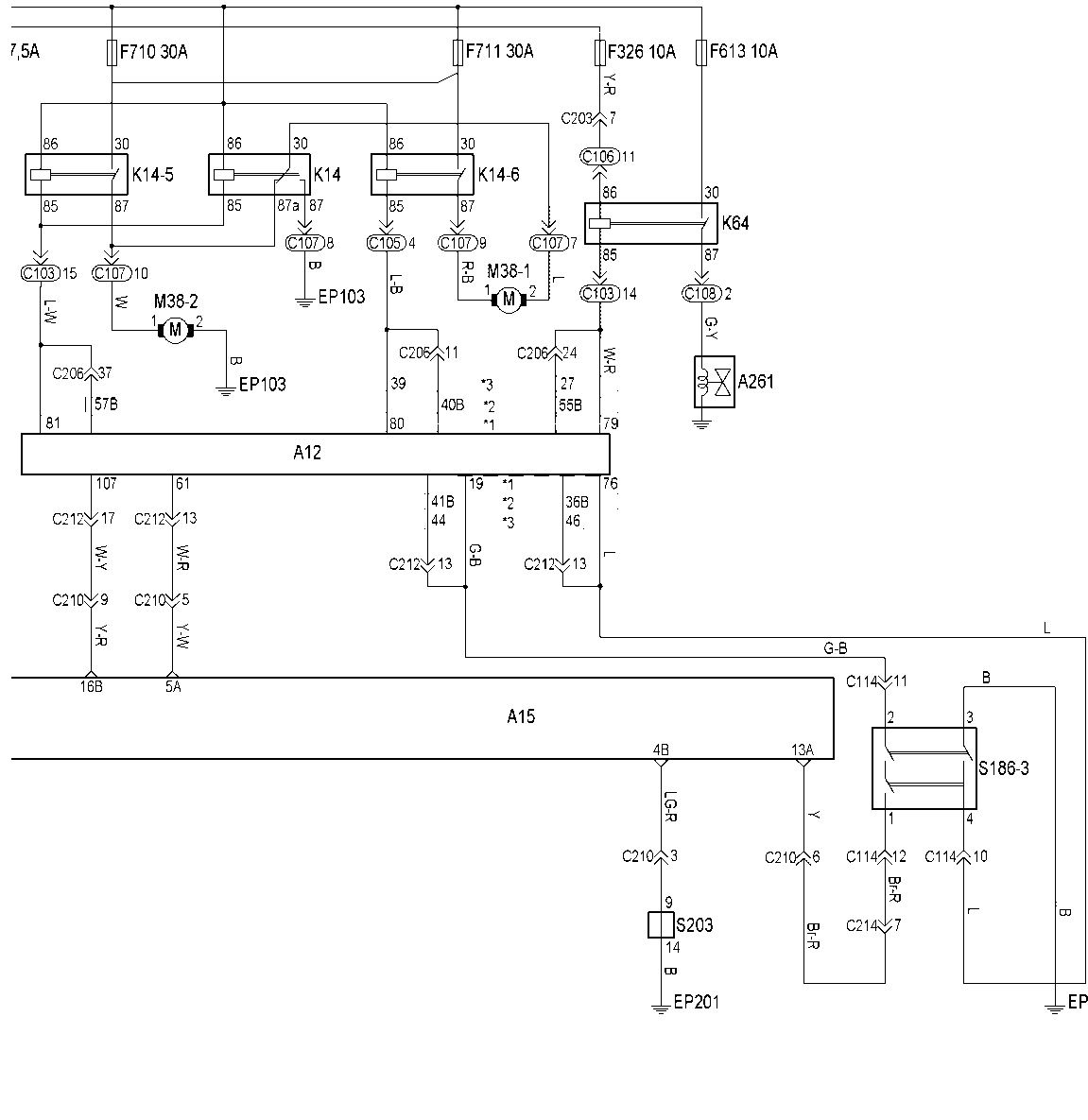

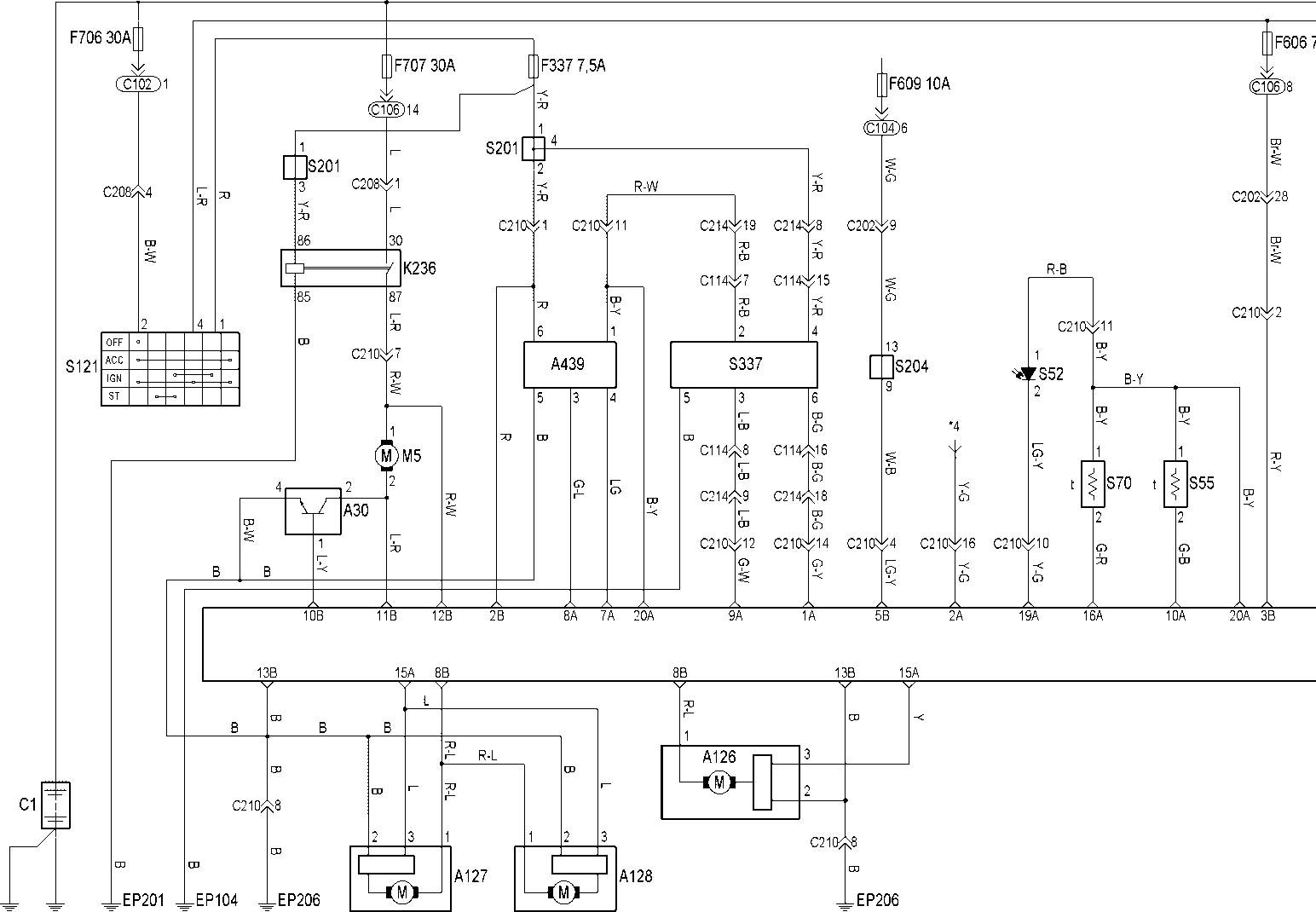

Здесь смотрите электро-схему климатической установки с электрическим приводом заслонок (автоматическим управлением) устанавливаемую на SSANGYONG ACTYON.

A12 Электронный блок управления двигателем
A15 Электронный блок управления кондиционером
A30 Коммутатор
A126 Сервопривод системы смешивания потоков воздуха
A127 Сервопривод заслонки изменения направления воздушного потока
A128 Сервопривод заслонки забора воздуха
A261 Компрессор кондиционера
A439 Датчик влажности воздуха и температуры воздуха в салоне автомобиля
C1 Аккумуляторная батарея
EP103 Точка массы №103
EP104 Точка массы №104
EP201 Точка массы №201
EP206 Точка массы №206
F326 10A Предохранитель №26 10A
F337 7,5A Предохранитель №37 7,5A
F606 7,5A Предохранитель №6 7,5A
F609 10A Предохранитель №9 10A
F61310A Предохранитель №13 10A
F706 30A Предохранитель №6 30A
F707 30A Предохранитель №7 30A
F710 30A Предохранитель №10 30A
F711 30A Предохранитель №11 30A
K14 Репе электродвигателя вентилятора системы охлаждения
K14-5 Репе режима "HIGH" электродвигателя вентилятора системы охлаждения
K14-6 Реле режима "LOW" электродвигателя вентилятора системы охлаждения
K64 Реле электромагнитной муфты компрессора кондиционера
K236 Реле режима электродвигателя вентилятора отопителя
M5 Электродвигатель вентилятора отопителя
M38-1 Электродвигатель вентилятора переднего конденсатора (левого)
M38-2 Электродвигатель вентилятора переднего конденсатора (правого)
S52 Датчик солнечного света
S55 Датчик температуры воздуха в салоне
S70 Датчик температуры охлаждающей жидкости
S121 Замок зажигания
S186-3 Выключатель по давлению в системе кондиционирования (тройной)
S337 Датчик температуры наружного воздуха и загрязненности воздуха
В Черный
B-G Черный-Зеленый
Br-R Коричневый-Красный
Br-W Коричневый-Белый
B-W Черный-Белый
B-Y Черный-Желтый
G-B Зеленый-Черный
G-L Зеленый-Синий
G-R Зеленый-Красный
G-W Зеленый-Белый
G-Y Зеленый-Желтый
L Синий
L-B Синий-Черный
LG Светло-зеленый
LG-R Светло-зеленый-Красный
LG-Y Светло-зеленый-Желтый
L-R Синий-Красный
L-W Синий-Белый
L-Y Синий-Желтый
R Красный
R-B Красный-Черный
R-L Красный-Синий
R-W Красный-Белый
R-Y Красный-Желтый
W Белый
W-B Белый-Черный
W-G Белый-Зеленый
W-R Белый-Красный
W-Y Белый-Желтый
Y Желтый
Y-G Желтый-Зеленый
Y-R Желтый-Красный
Y-W Желтый-Белый
*1 Модели с дизельным двигателем D20DT STD
*2 Модели с дизельным двигателем D20DT DCM (3.2)
*3 Модели с бензиновым двигателем
*4 Комбинация приборов
